مكان المنشأ:
الصين
اسم العلامة التجارية:
KELONG
رقم الموديل:
حلقة الختم الدوارة للعمود المطاطي
Contact Us
NBR / FKM المطاط Va نوع العمود استخدام V-الحلقة أغلاقات المياه
يتم ربط حلقة الختم VA بالعمود وتدور مع العمود. بالإضافة إلى ذلك ، يمنع شفة الختم المطحونة الانحراف الزاوي.دور حلقة الختم من نوع VA هو منع دخول الأوساخ الخارجية وتسرب الدهون الداخليةيمكن أن يضمن الجزء الوسيط للاتصال أن شفة الختم تنتج قوة ضغط طفيفة على السطح المغلق لتحقيق ختم دائم وفعال.
| المواد | صلابة | السرعة | درجة الحرارة °C |
| NBR (النتريل، Buna-N) | 60-70 الشاطئ A | <= 8 متر/ثانية | -40 إلى +120 |
| FKM (FPM) | 60-70 الشاطئ A | <= 10 متر/ثانية | -30 إلى +220 |
NBR / FKM المطاط Va نوع العمود استخدام V-الحلقة أغلاقات المياه
|
المزايا:
1) مادة مطاطية صافية لا تحتوي على أجزاء معدنية
2) تخفيض أعمال التصميم ، لا توجد متطلبات لمعالجة التثبيت
3) القضاء على معالجة سطح التزاوج العمود ودقة السطح ، متطلبات القسوة ، ليس من الضروري تصلب سطح العمود
4) تثبيت و إزالة سهلة و موثوقة
5) ضغط الاتصال السطحي صغير ، لذلك قوة الاحتكاك صغيرة ، وفقدان الاحتكاك وحرارة الاحتكاك صغيرة ، وعمر الخدمة طويل
6) مغلقة و مضادة للغبار |

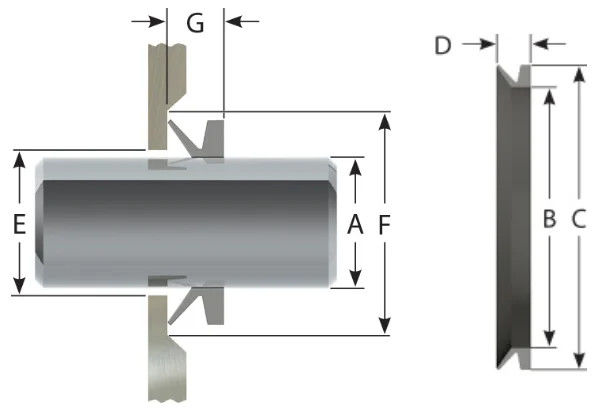

| أبعاد الختم | أبعاد المساكن | |||||||
| أ | ب | ج | د | E | F | G | ||
| رقم الجزء | قطر العمود | هوية | مرض زائدة | الطول | هوية | مرض زائدة | العرض | |
| VA 003 | 2.70-3.50 | 2.50 | 5.50 | 3.00 | A + 1.00 | A + 4.00 | 2.50±0.30 | |
| VA 004 | 3.50-450 | 3.20 | 7.20 | 3.70 | A + 1.00 | أ + 6.00 | 3.00±040 | |
| VA 005 | 4.50-550 | 4.00 | 8.00 | 3.70 | A + 1.00 | أ + 6.00 | 3.00± 040 | |
| VA 006 | 5.50-650 | 5.00 | 9.00 | 3.70 | A + 1.00 | أ + 6.00 | 3.00± 040 | |
| VA 007 | 6.50-800 | 6.00 | 10.00 | 3.70 | A + 1.00 | أ + 6.00 | 3.00±040 | |
| VA 008 | 8.00-9.50 | 7.00 | 11.00 | 3.70 | A + 1.00 | أ + 6.00 | 3.00±040 | |
| VA 010 | 9.50-1150 | 9.00 | 15.00 | 5.50 | A + 2.00 | أ + 9.00 | 4.50±0.60 | |
| VA 012 | 11.50-1250 | 10.50 | 16.50 | 5.50 | أ + 2.00 | أ + 9.00 | 4.50± 060 | |
| VA 013 | 12.50-1350 | 11.70 | 17.50 | 5.50 | A + 2.00 | أ + 9.00 | 4.50±0.60 | |
| VA 014 | 13.50-15.50 | 12.50 | 18.50 | 5.50 | أ + 2.00 | أ + 9.00 | 4.50± 060 | |
| VA 016 | 15.50-1750 | 14.00 | 20.00 | 5.50 | أ + 2.00 | أ + 9.00 | 4.50±0.60 | |
| VA 018 | 17.50-1900 | 16.00 | 22.00 | 5.50 | أ + 2.00 | أ + 9.00 | 4.50± 060 | |
| VA 020 | 19.00-21.00 | 18.00 | 26.00 | 7.50 | A + 2.00 | A + 12.00 | 6.00±080 | |
| VA 022 | 21.00-24.00 | 20.00 | 28.00 | 7.50 | أ + 2.00 | A + 12.00 | 6.00± 080 | |
| VA 025 | 24.00-27.00 | 22.00 | 30.00 | 7.50 | A + 2.00 | A + 12.00 | 6.00±080 | |
| VA 028 | 27.00-29.00 | 25.00 | 33.00 | 7.50 | أ + 3.00 | A + 12.00 | 6.00±080 | |
| VA 030 | 29.00-31.00 | 27.00 | 35.00 | 7.50 | A + 3.00 | أ + 1200 | 6.00±080 | |
| VA 032 | 31.00-33.00 | 29.00 | 37.00 | 7.50 | أ + 3.00 | A + 12.00 | 6.00± 080 | |
| VA 035 | 33.00-3600 | 31.00 | 39.00 | 7.50 | A + 3.00 | A + 12.00 | 6.00±080 | |
| VA 038 | 36.00-38.00 | 34.00 | 42.00 | 7.50 | A + 3.00 | A+1200 | 6.00±080 | |
| VA 040 | 38.00-4300 | 36.00 | 46.00 | 9.00 | أ + 3.00 | A + 15.00 | 7.00±100 | |
| VA 045 | 4300-48.00 | 40.00 | 50.00 | 9.00 | أ + 3.00 | A + 15.00 | 7.00±100 | |
| VA 050 | 48.00-5300 | 45.00 | 55.00 | 9.00 | أ + 3.00 | A + 15.00 | 7.00±100 | |
| VA 055 | 53.00-58.00 | 49.00 | 59.00 | 9.00 | أ + 3.00 | A + 15.00 | 7.00±100 | |
| VA 060 | 58.00-6300 | 54.00 | 64.00 | 9.00 | A + 3.00 | A + 15.00 | 7.00±100 | |
| VA 065 | 63.00-68.00 | 58.00 | 68.00 | 9.00 | A + 3.00 | A + 15.00 | 7.00±100 | |
| VA 070 | 68.00-7300 | 63.00 | 75.00 | 11.00 | أ + 4.00 | A + 18.00 | 9.00±120 | |
| VA 075 | 73.00-78.00 | 67.00 | 79.00 | 11.00 | A + 4.00 | A+1800 | 9.00±120 | |
| VA 080 | 78.00-8300 | 72.00 | 84.00 | 11.00 | A + 4.00 | A+1800 | 9.00±120 | |
| أبعاد الختم | أبعاد المساكن | |||||||
| أ | ب | ج | د | E | F | G | ||
| رقم الجزء | قطر العمود | هوية | مرض زائدة | الطول | هوية | مرض زائدة | العرض | |
| VA 085 | 83.00-88.00 | 76.00 | 88.00 | 11.00 | A + 4.00 | A+1800 | 9.00±120 | |
| VA 090 | 88.00-9300 | 81.00 | 93.00 | 11.00 | A + 4.00 | A+1800 | 9.00±120 | |
| VA 095 | 93.00-98.00 | 85.00 | 97.00 | 11.00 | A + 4.00 | A + 18.00 | 9.00±120 | |
| VA 100 | 98.00-105.00 | 90.00 | 102.00 | 11.00 | A + 4.00 | A+1800 | 9.00±120 | |
| VA 110 | 105.00-115.00 | 99.00 | 113.00 | 12.80 | A + 4.00 | A + 21.00 | 10.50±1.50 | |
| VA 120 | 115.00-125.00 | 108.00 | 122.00 | 12.80 | A + 4.00 | A + 21.00 | 10.50±1.50 | |
| VA 130 | 125.00-135.00 | 117.00 | 131.00 | 12.80 | A + 4.00 | A + 21.00 | 10.50±1.50 | |
| VA 140 | 135.00-145.00 | 126.00 | 140.00 | 12.80 | أ + 4.00 | A + 21.00 | 10.50±1.50 | |
| VA 150 | 145.00-155.00 | 135.00 | 149.00 | 12.80 | A + 4.00 | A + 21.00 | 10.50±1.50 | |
| VA 160 | 155.00-165.00 | 144.00 | 160.00 | 14.50 | أ + 5.00 | A + 24.00 | 12.00 ± 180 | |
| VA 170 | 165.00-175.00 | 153.00 | 169.00 | 14.50 | أ + 5.00 | A + 24.00 | 12.00±180 | |
| VA 180 | 175.00-185.00 | 162.00 | 178.00 | 14.50 | A + 5.00 | A + 24.00 | 12.00±180 | |
| VA 190 | 185.00-195.00 | 171.00 | 187.00 | 14.50 | أ + 5.00 | A + 24.00 | 12.00±180 | |
| VA 199 | 195.00-21000 | 180.00 | 196.00 | 14.50 | أ + 5.00 | A + 24.00 | 12.00 ± 180 | |
| VA 200 | 190.00-21000 | 180.00 | 210.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00 ± 400 | |
| VA 220 | 210.00-235.00 | 198.00 | 228.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00±400 | |
| VA 250 | 235.00-265.00 | 225.00 | 255.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00±400 | |
| VA 275 | 265.00-29000 | 247.00 | 277.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00±400 | |
| VA 300 | 290.00-31000 | 270.00 | 300.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00أخرج4.00 | |
| VA 325 | 310.00-335.00 | 292.00 | 322.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00±400 | |
| VA 350 | 335.00-36500 | 315.00 | 345.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00±400 | |
| VA 375 | 365.00-390.00 | 337.00 | 367.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00±400 | |
| الفا 400 | 390.00-430.00 | 360.00 | 390.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00400 | |
| VA 450 | 430.00-480.00 | 405.00 | 435.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00أخرج4.00 | |
| فاي 500 | 480.00- 530.00 | 450.00 | 480.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00±400 | |
| VA 550 | 530.00- 58000 | 495.00 | 525.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00±400 | |
| VA 600 | 580.00-63000 | 540.00 | 570.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00±400 | |
| VA 650 | 630.00-66500 | 600.00 | 630.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00±400 | |
| VA 700 | 665.00-70500 | 630.00 | 660.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00±400 | |
| VA 725 | 705.00-74500 | 670.00 | 700.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00±400 | |
| VA 750 | 745.00-78500 | 705.00 | 735.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00±400 | |
| VA 800 | 785.00-830.00 | 745.00 | 775.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00 ± 400 | |
| VA 850 | 830.00-87500 | 785.00 | 815.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00 ± 400 | |
| VA 900 | 875.00-92000 | 825.00 | 855.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00±400 | |
| VA 950 | 920.00-96500 | 865.00 | 895.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00±400 | |
| الفا 1000 | 965.00-101500 | 910.00 | 940.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00 ± 400 | |
| أبعاد الختم | أبعاد المساكن | |||||||
| أ | ب | ج | د | E | F | G | ||
| رقم الجزء | قطر العمود | هوية | مرض زائدة | الطول | هوية | مرض زائدة | العرض | |
| VA 1100 | 1065.00- 1115.00 |
1000.00 | 1030.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00±400 | |
| VA 1150 | 1115.00- 1165.00 |
1045.00 | 1075.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00±400 | |
| VA 1200 | 1165.00- 1215.00 |
1090.00 | 1120.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00±400 | |
| VA 1250 | 1215.00- 1270.00 |
1135.00 | 1165.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00±400 | |
| VA 1300 | 1270.00- 1320.00 |
1180.00 | 1210.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00±400 | |
| VA 1350 | 1320.00- 1370.00 |
1225.00 | 1255.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00 ± 400 | |
| VA 1400 | 1370.00- 1420.00 |
1270.00 | 1300.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00±400 | |
| VA 1450 | 1420.00- 1470.00 |
1315.00 | 1345.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00±400 | |
| VA 1500 | 1470.00- 1520.00 |
1360.00 | 1390.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00 ± 400 | |
| VA 1550 | 1520.00- 1570.00 |
1405.00 | 1435.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00±400 | |
| VA 1600 | 1570.00- 1620.00 |
1450.00 | 1480.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00±400 | |
| VA 1650 | 1620.00- 1670.00 |
1495.00 | 1525.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00 ± 400 | |
| VA 1700 | 1670.00- 1720.00 |
1540.00 | 1570.00 | 25.00 | +1000 | A + 45.00 | 20.00±400 | |
| VA 1750 | 1720.00- 1770.00 |
1585.00 | 1615.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00±400 | |
| VA 1800 | 1770.00- 1820.00 |
1630.00 | 1650.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00 ± 400 | |
| VA 1850 | 1820.00- 1870.00 |
1675.00 | 1705.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00±400 | |
| VA 1900 | 1870.00- 1920.00 |
1720.00 | 1750.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00±400 | |
| VA 1950 | 1920.00- 1970.00 |
1765.00 | 1795.00 | 25.00 | A + 10.00 | A + 45.00 | 20.00±400 | |
| VA 2000 | 1970.00- 2020.00 |
1810.00 | 1840.00 | 25.00 | +1000 | A + 45.00 | 20.00±400 | |
